REKE5000Z電能質量分析儀是我公司研制的一款專為現場測試的三相、多功能、智能化、人機操作簡潔的綜合型測試儀器。具有容易使用，大液晶彩屏顯示，高分辨率，中英文雙語操作界面，箱式結構外殼等特點?？赏瑫r(shí)測量4路電流（ABC三相及中性線電流），4路電壓（ABC三相電壓及中性線對地電壓）、電流電壓的峰值、一段時間內的較大最小值、三相不平衡度、短時電壓閃變、變壓器K因數、有功功率、無功功率、視在功率、功率因數、位移功率因數、有功電能、無功電能、視在電能、諧波比、總諧波失真度等；顯示電流電壓的實時波形、相量圖、諧波比柱形圖；動態捕捉電壓電流瞬時變化，監測啟動電流，監測各電力參數并生成告警列表，長時間記錄測試數據并生成趨勢曲線圖等功能。
當前電力應用中，因越來越多的大型用電設備，越來復雜的電網系統而產生的故障也越來越復雜，越來越難以排查，且由于各行業的發展對電網的電能質量提出的要求也越來越高，我們?yōu)榇颂峁┝诉@一種可以更快速、更準確地排除復雜電力系統故障，更全面、更系統地監測和維護電能質量參數的測量與分析儀器。
REKE5000Z電能質量分析儀采用DSP+ARM雙處理器架構，DSP負責數據的采集及算法處理，ARM負責通信協議及人機接口處理；模擬信號采集用2片ADI公司分辨率為16位的4通道同步采樣，實現最高采樣速率達到1MSPS，保證了通道的精度和信息完整性，保證了不錯過電網中任何一個瞬態變化，使對瞬態波形、驟升驟降、瞬時中斷等的偵測更加的精準；DSP工作頻率達200MHz以上，能夠及時監測電網并動態調整采樣頻率實現工頻和采樣頻率同步；采用5.6寸LCD彩屏顯示，分辨率為640dots×480dots，用不同顏色區別顯示各相的參數、波形圖、相量圖、諧波比圖，使用戶可以更高效更直觀地了解電網參數狀態。內置閃存可同時存儲60組屏幕截圖，150組瞬態電壓/電流捕捉波形圖，12800組告警日志，啟動電流偵測模式可連續捕捉100s的啟動電流波形。內置2G內存卡用于存儲長時間趨勢曲線記錄，同時記錄20個電量參數（可根據需要選擇），5s采集記錄一次，可記錄存儲長達300天的趨勢曲線記錄。
電能質量分析儀又名智能型三相電能質量分析儀、多功能電能質量分析儀、三相電力質量分析儀等，適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。適用于對的電壓、電流、功率、電能、諧波、相位等電量參數做分析和診斷。
基本功能介紹：
1.測試功能：
波形實時顯示（4路電壓/4路電流）
電壓和電流真有效值
電壓直流成份
電流和電壓峰值
電流和電壓一段時間內的最大/最小值
相量圖顯示
各相諧波的測量，達50次諧波
柱形圖顯示各相電流和電壓的諧波比
總諧波失真度（THD）的計算
各相有功/無功/視在功率值及總值
各相有功/無功/視在電能值及總值
變壓器K因數計算
COSφ位移功率因數（DPF）和功率因數（PF）的計算
閃變計算
三相不平衡計算（電壓和電流）
2.捕捉和監測功能：
可對電網電壓電流參數的瞬間變化捕捉偵測，包括電壓電流波動、電壓電流驟升、驟降、短時中斷、瞬態過壓、沖擊電流、電流電壓瞬時畸變。儀器最多可同時存儲150組瞬態波形。
3.啟動電流監測：
可監測線路的浪涌電流，監測電氣設備啟動時的啟動電流，有助于正確設計裝機容量?？娠@示啟動過程的有效值的上升/下降曲線、啟動電流的包絡曲線、4路電流和4路電壓波形?？捎|發后可記錄約100s，存儲100s內每一個周期的所有電流電壓瞬時值，波形曲線。
4.記錄存儲功能：
可對基本測試功能的所有測試參數（Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ）,電壓50次諧波，電流的50次諧波，共123個參數進行記錄，并生成趨勢曲線圖，可根據需要進行長時間的記錄數據。（同時選擇20個參數間隔5秒記錄一次，約可以記錄300天）
5.告警功能：
可對選定的參數可根據需要設定限值，監測其是否超限，超限時產生告警日志，比如電壓過壓、電流過流、不平衡度超限、某次諧波比超限、頻率超限、有功功率超限、總諧波失真超限等，最多可設定40組告警監測參數，每一組都可以設定不同監測參數（包括50次諧波共123個不同參數）和限值，可設定超限的最短時間。最多可以存儲12800組告警日志記錄。
6.截屏功能：
在任何測試頁面可截屏存儲當前屏幕畫面，同時自動保存記錄時間和所在測試模式。如保存電流電壓波、諧波柱形圖、相量圖等。最多可同時保存60組截圖
7.通訊功能：
通過USB與電腦進行通訊，監控軟件可實時顯示電能質量分析測試的波形，可讀取所偵測和捕捉的暫態波形、趨勢圖記錄、告警列表、測試截圖等。
8.設置功能：
用戶可設定時間和日期、設定顯示屏對比度和亮度、設定各相線在儀器中相應的顏色；
可設定儀器的接線方式及電網類型；
可選定不同電流鉗和不同電壓測試變比；
可選定中文菜單或者英文菜單。
9.中/英文幫助菜單：
操作時的每個階段可隨時按下“幫助”鍵獲取相關幫助信息。
技術規格
1．基準條件和工作條件
|
影響量 |
測試項目 |
基準條件 |
工作條件 |
|
環境溫度 |
所有參數 |
（23±2）℃ |
-10℃～40℃ |
|
相對濕度 |
所有參數 |
40%～60% |
<80% |
|
相電壓 |
所有參數 |
(100±1%)V |
1.0V～1000V |
|
線電壓 |
測線電壓真有效值 |
(200±1%)V |
1.0V～2000V |
|
電流 |
測電流真有效值 |
(5±1%)A |
10mA～6000A |
|
電網頻率 |
所有參數 |
50Hz±0.1Hz |
40Hz～70Hz |
|
相移 |
測有功功率有功電能 |
Cosφ=1 |
Cosφ:0.2～1.0 |
|
測無功功率無功電能 |
Sinφ=1 |
Sinφ:0.2～1.0 |
|
|
諧波 |
所有參數 |
<0.1% |
0.0%～100% |
|
電壓不平衡度 |
所有參數 |
<10% |
0.0%～100% |
|
儀器工作電壓 |
所有參數 |
DC9.8V±0.1V |
DC9.5V～10.5V |
|
外電場、磁場 |
所有參數 |
應避免 |
|
|
被測導線位置 |
測與電流有關的參量 |
被測導線處于鉗口的近似幾何中心位置 |
|
2.一般規格
|
電 源 |
可充電鋰電池組9.6V，外接充電器 |
|
電池電量指示 |
電池符號5格5格顯示電量，當電池電量過低時,提示1分鐘后自動關機 |
|
功 耗 |
耗電流490mA，電池連續工作10小時 |
|
顯示模式 |
LCD彩屏,640dots×480dots ，5.6寸，顯示域116mm×88mm |
|
儀器尺寸 |
長寬厚：277.2mm×227.5mm×153 mm |
|
鉗口尺寸 |
FR008尖小形電流鉗：7.5mm×13mm (選型) FR020圓口形電流鉗：20mm×20mm (選型) FR050圓口形電流鉗：50mm×50mm (選型) |
|
通 道 數 |
4路電壓，4路電流 |
|
線 電 壓 |
1.0V～2000V |
|
相 電 壓 |
1.0V～1000V |
|
電 流 |
FR008電流鉗 10mA～10.0A FR020電流鉗 0.10A～100A FR050電流鉗 1.0A～1000A 羅氏線圈 10A～6000A 自選互感器 儀器端口輸入電流1mA～500mA |
|
頻 率 |
40Hz～70Hz |
|
電力電量參數 |
W，VA，var，PF，DPF，cosφ，tanφ |
|
電能參數 |
Wh，varh，Vah |
|
諧 波 |
有，0～50次 |
|
總諧波失真 |
有，0～50次，各相 |
|
專家模式 |
有 |
|
暫態記錄組數 |
150組 |
|
電壓閃變 |
有 |
|
啟動電流模式 |
有，100秒 |
|
三相不平衡度 |
有 |
|
記 錄 |
300天（同時記錄20個參數，每5秒記錄1點） |
|
最小/最大 記 錄 值 |
有，可測一段時間內的最大最小值 |
|
告 警 |
40種不同類型參數選擇，12800組告警日志 |
|
峰 值 |
有 |
|
相量圖顯示 |
自動 |
|
截圖容量 |
60個 |
|
菜單語言 |
中文、英文 |
|
通訊接口 |
USB |
|
自動關機 |
在告警/趨勢圖記錄/暫態捕捉模式（等待或者進行中）下，儀器不自動關機 |
|
在其它測試模式下，15分鐘內無按鍵操作，提示1分鐘后自動關機。 |
|
|
背光功能 |
有，適合昏暗場所及夜間使用 |
|
儀器質量 |
主機：2.41Kg(帶電池) |
|
FR008尖小形電流鉗：168g×4 |
|
|
FR020圓口形電流鉗：252g×4 |
|
|
FR050圓口形電流鉗：463g×4 |
|
|
FR300R 羅氏線圈積分器：280g×4 |
|
|
測試線和電源適配器：800g |
|
|
總質量：約10.8Kg(含包裝) |
|
|
電壓測試線長 |
3m |
|
電流鉗線長 |
2m |
|
工作溫濕度 |
-10℃～40℃；80%Rh以下 |
|
存放溫濕度 |
-10℃～60℃；70%Rh以下 |
|
輸入阻抗 |
測試電壓輸入阻抗為：1MΩ |
|
耐 壓 |
儀器線路與外殼間耐受3700V/50Hz的正弦波交流電壓歷時1分鐘 |
|
絕 緣 |
儀器線路與護套外殼之間≥10MΩ |
|
結 構 |
雙重絕緣，帶絕緣防振護套 |
|
適合安規 |
IEC 61010 1000V Cat III / 600V CAT IV，IEC61010-031，IEC61326，污染等級2 |
3.儀器精度描述(不包括電流傳感器)
下面的數據是在基準條件下和在理想的電流傳感器（完全線性并且沒有相位移）基礎上的來分別介紹。
|
測量 |
測量范圍 |
顯示分辨率 |
參考范圍內的 最大誤差 |
|
頻率 |
40Hz～70Hz |
0.01Hz |
±(0.03)Hz |
|
相電壓真有效值 |
1.0V～1000V |
最小分辨0.1V |
±(0.5%+5dgt) |
|
線電壓真有效值 |
1.0V～2000V |
最小分辨0.1V |
±(0.5%+5dgt) |
|
直流電壓 |
1.0V～1000V |
最小分辨0.1V |
±(1.0%+5dgt) |
|
電流真有效值 |
10mA～6000A |
最小分辨1mA |
±(0.5%+5dgt) |
|
相電壓峰值 |
1.0V～1414V |
最小分辨0.1V |
±(1.0%+5dgt) |
|
線電壓峰值 |
1.0V～2828V |
最小分辨0.1V |
±(1.0%+5dgt) |
|
電流峰值 |
10mA～8484A |
最小分辨1mA |
±(1.0%+5dgt) |
|
峰值因數 |
1.00～3.99 |
0.01 |
±(1%+2dgt) |
|
4.00～9.99 |
0.01 |
±(5%+2dgt) |
|
|
有功功率 |
0.000W～9999.9kW |
最小分辨 0.001W |
±(1%+3dgt) Cosφ≥0.8 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.8 |
|||
|
無功功率 電感性 & 電容性 |
0.000VAR～ 9999.9kVAR |
最小分辨 0.001VAR |
±(1%+3dgt) Sinφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Sinφ<0.5 |
|||
|
視在功率 |
0.000VA～ 9999.9kVA |
最小分辨0.001VA |
±(1+3dgt %) |
|
功率因數 |
-1.000～1.000 |
0.001 |
±(1.5%+3dgt) Cosφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.5 |
|||
|
有功電能 |
0.000Wh～ 9999.9MWh |
最小分辨 0.001Wh |
±(1%+3dgt) Cosφ≥0.8 |
|
±(1.5%+10dgt) 0.2≤Cosφ<0.8 |
|||
|
無功電能 電感性 & 電容性 |
0.000VARh～ 9999.9MVARh |
最小分辨 0.001VARh |
±(1%+3dgt) Sinφ≥0.5 |
|
±(1.5%+10dgt) 0.2≤Sinφ<0.5 |
|||
|
視在電能 |
0.000VAh～ 9999.9MVAh |
最小分辨 0.001VAh |
±(1%+3dgt) |
|
相位角 |
-179°～180° |
1° |
±(2°) |
|
Tanφ (VA≥50VA) |
-32.76～32.76 |
最小分辨0.001 |
φ:±(1°) |
|
位移功率因數 (DPF) |
-1.000～1.000 |
0.001 |
φ:±(1°) |
|
諧波比 包含1～50次 (Vrms>50V) |
0.0 %～99.9 % |
0.1 % |
±(1%+5dgt) |
|
諧波角 (Vrms>50V) |
-179°～180° |
1° |
±(3°)諧波1～25次 |
|
±（10°）諧波26～50次 |
|||
|
總諧波率 (THD或THD-F)≤50 |
0.0 %～99.9 % |
0.1 % |
±(1%+5dgt) |
|
失真因數 (DF或THD-R)≤50 |
0.0 %～99.9 % |
0.1 % |
±(1%+10dgt) |
|
變壓器K因數 |
1.00～99.99 |
0.01 |
±(5 %) |
|
三相不平衡 |
0.0%～100 % |
0.1 % |
±(1 %) |
4.電流鉗特性
|
電流鉗類型 |
電流真有效值 |
電流真有效值 最大誤差 |
相位角φ 最大誤差 |
|
FR008電流鉗 |
10mA～99mA |
±(1 % + 3dgt) |
±(1.5°),Arms≥20mA |
|
100mA～10.0A |
±(1 % + 3dgt) |
±(1°) |
|
|
FR020電流鉗 |
0.10A～0.99A |
±(1 % + 3dgt) |
±(1.5°) |
|
1.00A～100A |
±(1 % + 3dgt) |
±(1°) |
|
|
FR050電流鉗 |
1.0A～9.9A |
±(2 % + 3dgt) |
±(3°) |
|
10.0A～1000A |
±(2 % + 3dgt) |
±(2°) |
|
|
自選互感器 |
儀器輸入電流 1mA～500mA |
所選互感器誤差±1 % |
所選互感器誤差±(1°) |
|
FR300R羅氏線圈積分器 |
10A～199A |
±(1%+3dgt) |
±(3°) |
|
200A～6000A |
±(1%+3dgt) |
±(2°) |

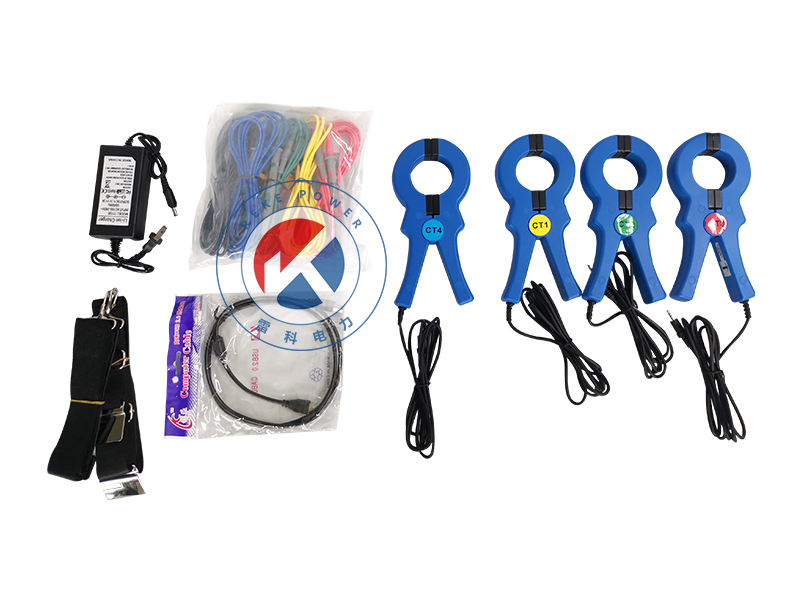

配置清單
|
主 機 |
1臺 |
|
儀 器 箱 |
1個 |
|
電 流 鉗 |
4種各4把，共16把 |
|
測 試 線 |
5條（黃，綠，紅，藍，黑各1條） |
|
鱷 魚 夾 |
5個 |
|
充 電 器 |
1個 |
|
USB數據線 |
1條 |
|
軟件光盤 |
1個 |
|
說明書、保修卡、合格證 |
1份 |

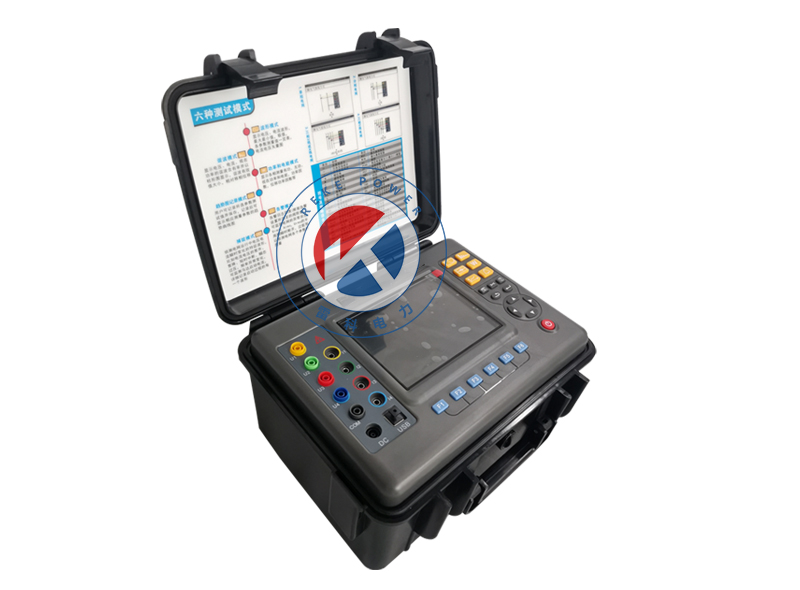

REKE5000Z 電能質量分析儀

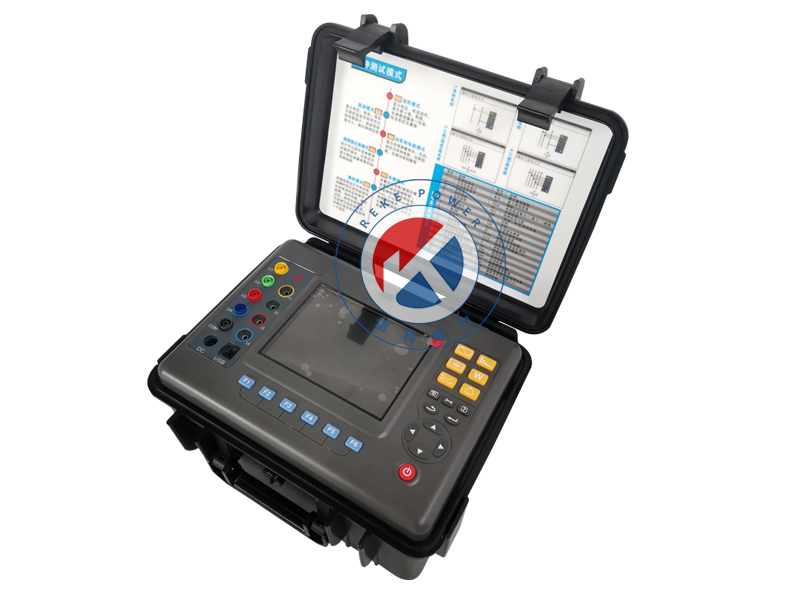

REKE5000Z 電能質量分析儀
